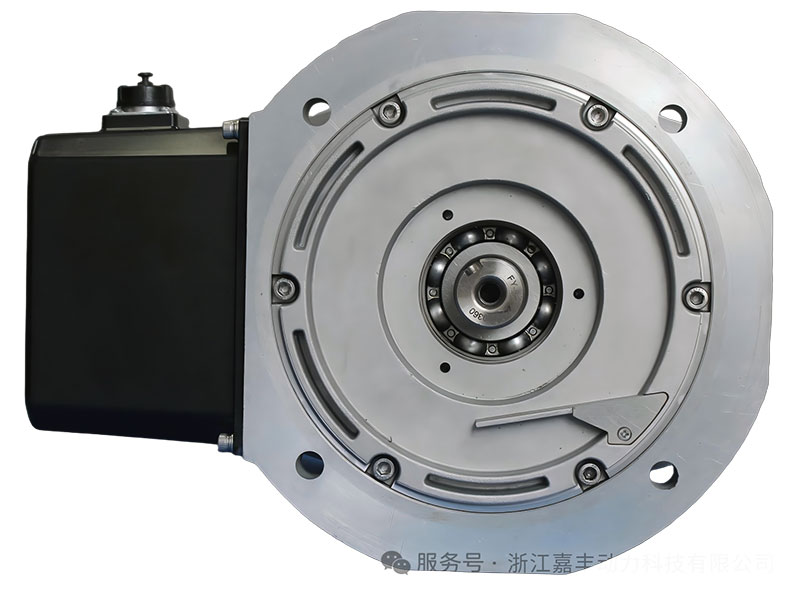

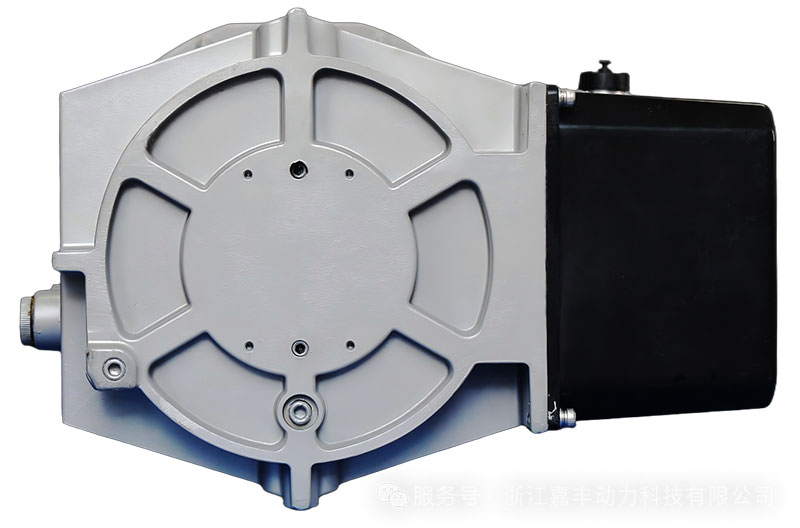

Motor integrado de frecuencia variable con imán permanente, completamente cerrado y refrigerado por agua: una revolución de ahorro de energía para entornos industriales extremos

En las aplicaciones de motores industriales, existe desde hace tiempo una categoría de entornos operativos desafiantes donde las soluciones tradicionales de accionamiento de frecuencia variable (VFD) tienen dificultades para funcionar de manera efectiva: talleres cerrados de alta temperatura, minas subterráneas, instalaciones con alta humedad y sitios industriales polvorientos. Estos entornos a menudo sufren de una mala disipación del calor, espacio de instalación limitado, exceso de polvo o entrada de humedad. Como resultado, los motores convencionales enfriados por aire y los sistemas VFD separados frecuentemente experimentan fallas, vida útil reducida y mayores costos de mantenimiento.

El motor integrado de frecuencia variable de imán permanente, completamente cerrado y refrigerado por agua, fue desarrollado específicamente para abordar estos desafíos.

Tecnología de refrigeración por agua: de limitaciones térmicas a un aumento de temperatura significativamente reducido

Los motores tradicionales refrigerados por aire dependen de la circulación de aire para la disipación del calor. En ambientes cerrados o de alta temperatura, el calor no se puede eliminar de manera efectiva, lo que provoca sobrecalentamiento, reducción de potencia e incluso fallas del motor.

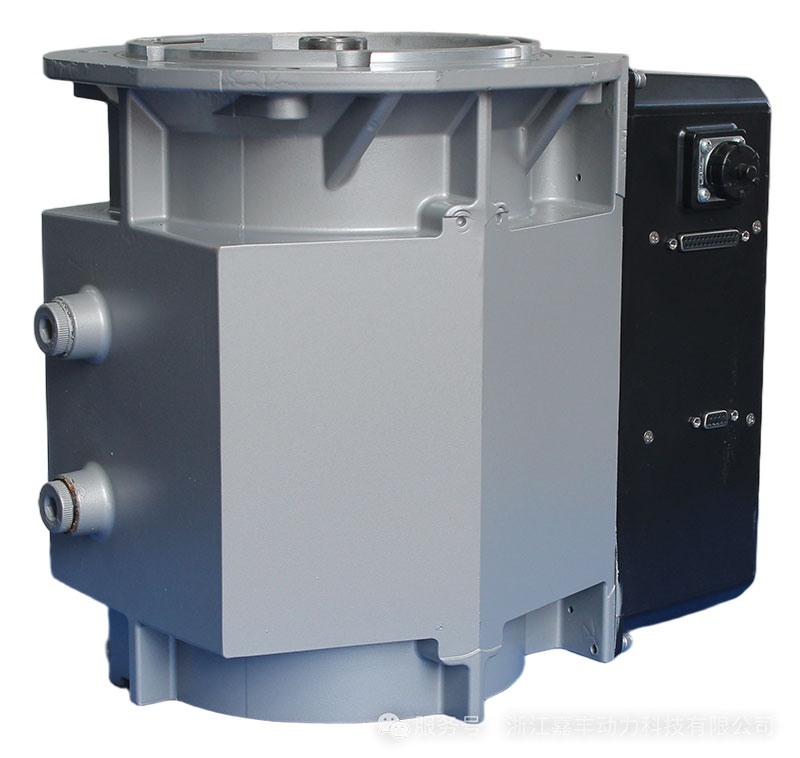

El motor integrado completamente cerrado y refrigerado por agua adopta un diseño de refrigeración por agua dual tanto para el motor como para el variador de frecuencia. El agua de refrigeración circula a través de la carcasa del estator del motor y los módulos de potencia VFD simultáneamente, eliminando el calor de manera directa y eficiente.

Los beneficios de este diseño son sustanciales. Para el mismo tamaño físico, el motor puede alcanzar una densidad de potencia significativamente mayor. Incluso en condiciones de carga completa o sobrecarga, el sistema puede mantener un funcionamiento estable a baja temperatura. Los datos de las pruebas de campo muestran que reemplazar los motores de inducción convencionales enfriados por aire con motores integrados enfriados por agua puede reducir el aumento de la temperatura de la superficie del motor en más de un 30%.

Las temperaturas de funcionamiento más bajas no solo mejoran la eficiencia sino que también extienden la vida útil del aislamiento y reducen los requisitos de mantenimiento.

Construcción completamente cerrada: protección superior contra el polvo y la humedad

Otra ventaja importante del motor integrado totalmente cerrado y refrigerado por agua es su excepcional capacidad de protección.

Los motores convencionales enfriados por aire requieren aberturas de ventilación para el flujo de aire, lo que permite que entre polvo, humedad y gases corrosivos en el motor, lo que aumenta el riesgo de falla. Por el contrario, el motor integrado refrigerado por agua presenta una carcasa completamente cerrada. El calor se elimina a través de canales de enfriamiento internos en lugar de un flujo de aire externo, lo que elimina la necesidad de aberturas de ventilación.

Como resultado, se pueden alcanzar fácilmente grados de protección IP55 o superiores. Los componentes electrónicos internos están completamente aislados de las duras condiciones ambientales.

En industrias como la metalurgia, la producción de fibras químicas y la minería subterránea, donde los niveles de humedad y polvo son particularmente altos, este diseño mejora significativamente la confiabilidad del equipo. En algunas aplicaciones, la frecuencia de mantenimiento anual se ha reducido de cinco intervenciones de servicio por año a menos de una, lo que reduce los costos de mantenimiento a más de la mitad.

Integración Plug-and-Play: continuación de los beneficios de un diseño integrado

Como miembro avanzado de la familia de motores integrados de frecuencia variable de imán permanente, la versión completamente cerrada y refrigerada por agua conserva las principales ventajas plug-and-play de los sistemas integrados.

El motor y el VFD se combinan y preconfiguran de fábrica antes del envío, lo que elimina la necesidad de una compleja puesta en servicio en el sitio. Los usuarios pueden simplemente conectar la fuente de alimentación y comenzar a operar.

El diseño integrado compacto también elimina la necesidad de un gabinete de control separado, lo que reduce los requisitos de espacio de instalación y lo hace particularmente adecuado para proyectos de modernización con espacio disponible limitado.

Desde una perspectiva de eficiencia energética, el motor utiliza materiales magnéticos permanentes de tierras raras de alto rendimiento y alcanza el nivel de eficiencia ultra alta IE5. En comparación con los motores de inducción tradicionales, la eficiencia puede mejorar aproximadamente un 10%. Cuando se combina con un control de velocidad de frecuencia variable, el ahorro general de energía puede ser aún mayor.

Aplicaciones ideales: diseñadas para condiciones industriales exigentes

Los motores integrados de frecuencia variable de imán permanente, completamente cerrados y refrigerados por agua son particularmente adecuados para los siguientes entornos:

Áreas cerradas de alta temperatura

Los ejemplos incluyen:

Estas instalaciones suelen tener mala circulación de aire y altas temperaturas ambiente, donde las soluciones de refrigeración por aire a menudo se vuelven ineficaces y la refrigeración por agua proporciona una alternativa más confiable.

Ambientes polvorientos y de alta humedad

Los ejemplos incluyen:

En estas aplicaciones, los altos índices de protección son fundamentales. El diseño completamente cerrado evita que entre humedad y polvo en el equipo.

Ubicaciones sensibles al ruido

Los ejemplos incluyen:

Debido a que el sistema de refrigeración por agua elimina la necesidad de ventiladores de refrigeración de alta velocidad, el ruido de funcionamiento se reduce significativamente, creando un entorno de trabajo más silencioso.

Conclusión

El motor integrado de frecuencia variable de imán permanente, completamente cerrado y refrigerado por agua combina cuatro tecnologías clave en una única solución integrada:

Al integrar estas tecnologías en un solo sistema, extiende los beneficios de las soluciones de ahorro de energía de frecuencia variable desde instalaciones de fabricación limpias hasta los entornos industriales más exigentes. A medida que las industrias continúan buscando la eficiencia energética, la confiabilidad y la sostenibilidad, esta tecnología representa un paso crítico hacia un futuro industrial más ecológico y eficiente.
